挡板门概述、性能及结构特点

 一、 挡板门产品概述：

     挡板门用于烟气系统吸收塔进、出口或旁路烟道上，或烟气脱硝及烟气除尘系统中， 硫烟气挡板门通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入密封空气进行气密封，实现隔离关断烟气的作用。

    根据形状可分为方形单轴双挡板门和圆形单轴双挡板门；根据驱动方式可分为电动单轴双挡板门和气动单轴双挡板门；根据使用位置可分为FGD入口原烟气挡板风门、FGD出口净烟气挡板风门、FGD旁路烟气挡板风门、FGD增压风机入口挡板风门和FGD增压风机出口挡板风门等；根据材质可分为碳钢型单轴双挡板门、不锈钢型单轴双挡板门和镍基合金型单轴双挡板门。

 二、 挡板门性能特点：

    1.脱硫烟气挡板门采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力的密封空气通入挡板，使双层挡板之间形成密封空气隔离层， 阻断烟气流的通过。

   2.脱硫烟气挡板门启闭时间≤60S（可根据用户要求选定）。

    3.外部设计有连杆机构，使数个叶片同步开启或关闭，轴封装置与滚动轴承分开，调节与维护方便，无轴承腐蚀缺陷。

   4.双百叶窗式脱硫烟气挡板门设计结构合理，叶片刚性好，运行稳定可靠，百叶窗式挡板叶片密封型式为弹性密封或气密封。

    5.脱硫烟气挡板门可选多种驱动方式：电动或气动。

    6. 空气密封风机和门板采用机械联动机构控制，安全可靠。

 三、脱硫烟气挡板门结构特点：

     脱硫烟气挡板门主要由由框架、叶片、密封片、主轴、轴承、轴封、曲柄连杆机构、执行机构、密封空气系统（辅助系统）等几部分组成。华能生产框架采用钢板模压成形或型刚焊接成形，叶片采用钢板模压焊接成形。叶片与叶片间、叶片与框架间设有特殊弹性密封结构，叶片做成中空型腔式，当叶片处于关闭位置时，在烟道截断面上首先形成一个机械密封屏障，再通入压力高于工作介质压力一定额度的密封空气，形成一道高压密封空气幕墙，使叶片前后完全隔开，确保隔断效果。

     挡板门轴颈处采用密封结构及轴承，密封结构其密封性能良好、无外泄、耐高温、耐腐蚀，轴承具有自动调心及自动补偿功能。

  四. 脱硫烟气挡板门技术参数：

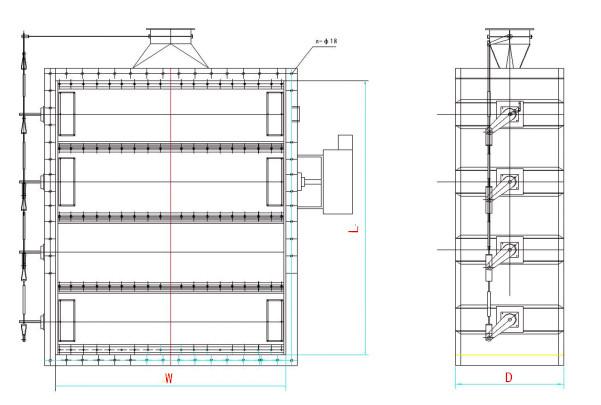

    1. 烟道截面：W（宽）×H（高）×L（厚）；

   2. 适用介质：冷热烟气；

   3. 设计耐温：≤300℃；

  4. 设计压力：±8500Pa；

    5. 烟气内外泄漏率：“0”

   6. 驱动方式：电动或气动；

    7. 电源和控制要求：由用户选定。
